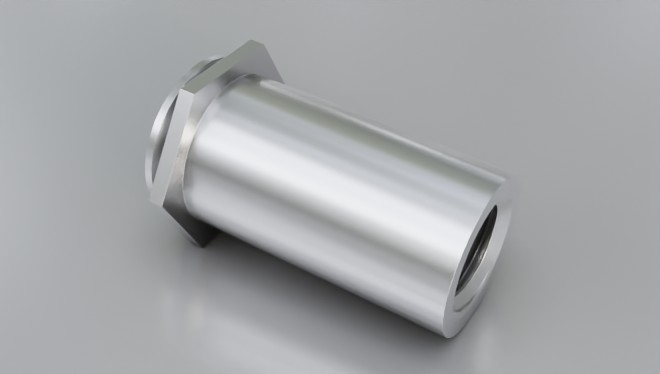

Lengths
4/6/8/10/12/16/20
Material Code
Stainless Steel 1.6mm sheet = SF-CSS
Stainless Steel 2.4mm sheet = SF-CSOS
How to order
Type + Thread + Length
Example: SF-CSS-M3-10 or SF-CSOS-M4-8

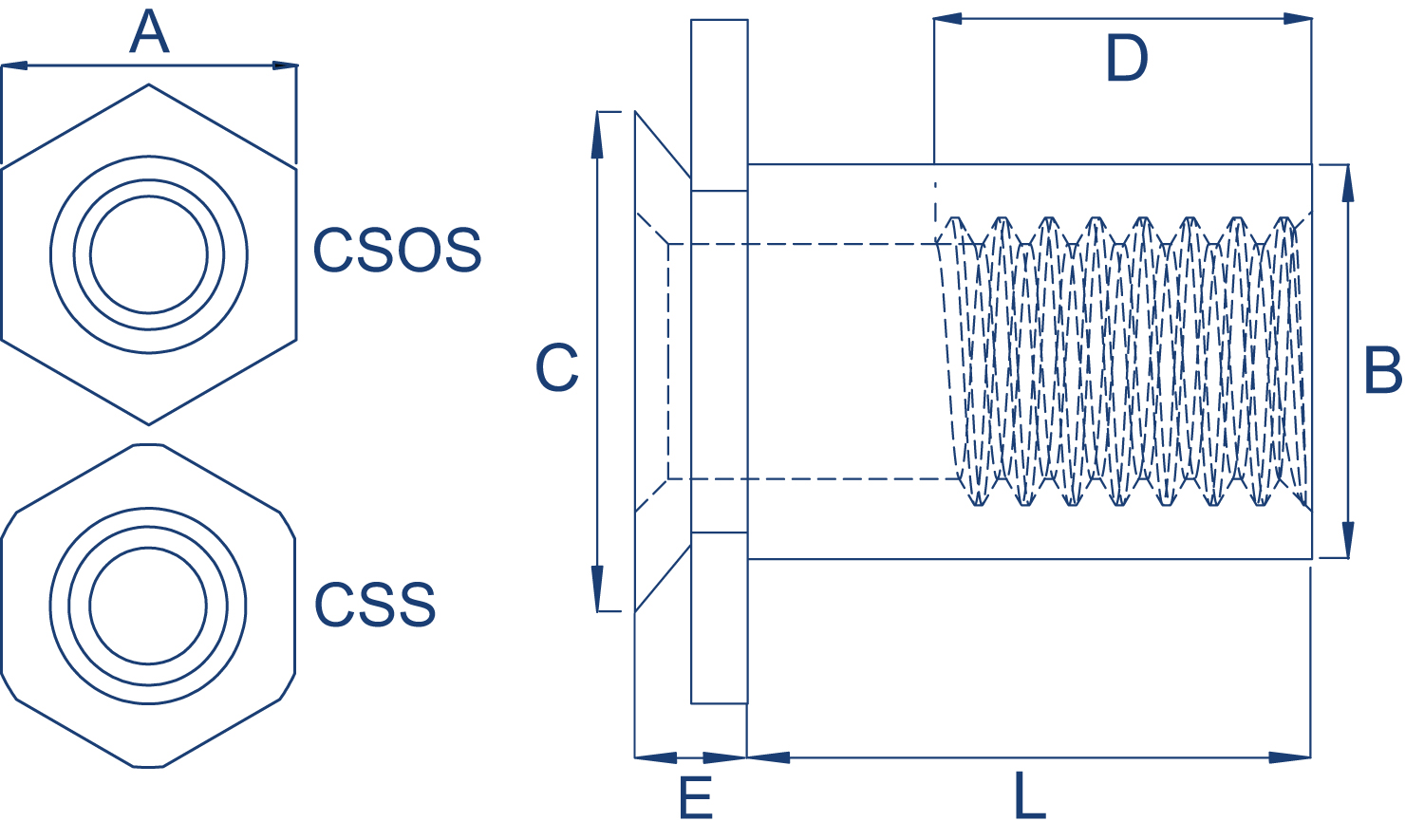

| Thread | A mm |
B mm |
C mm |
D mm |
L ±0.13 mm |
Sheet Thickness min. mm |
Blind Mounting Hole ±0.8 mm |
Hole Depth mm |
E Depth of Blind Hole min. mm |
Distance Center Hole to Sheet Edge min. mm |
Please note! | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6mm Sheet | |||||||||||||||||||||||||||||||||
| M3 | 6.35 | 4.20 | 5.39 | 5.0 | 4-16 | 1.6 | 5.41 | 1.09 | 1.04 | 4.8 | |||||||||||||||||||||||
| M4 | 8.73 | 6.23 | 7.90 | 6.5 | 6 | 1.6 | 7.92 | 1.09 | 1.04 | 6.4 | |||||||||||||||||||||||
| 2.4mm Sheet | |||||||||||||||||||||||||||||||||
| M3 | 6.35 | 4.20 | 5.39 | 5.0 | 4-20 | 2.4 | 5.41 | 1.91 | 1.83 | 4.8 | |||||||||||||||||||||||
| M4 | 8.73 | 6.23 | 7.90 | 6.5 | 6-10 | 2.4 | 7.92 | 1.91 | 1.83 | 6.4 | |||||||||||||||||||||||
