Material Code
B = brass
Generel information

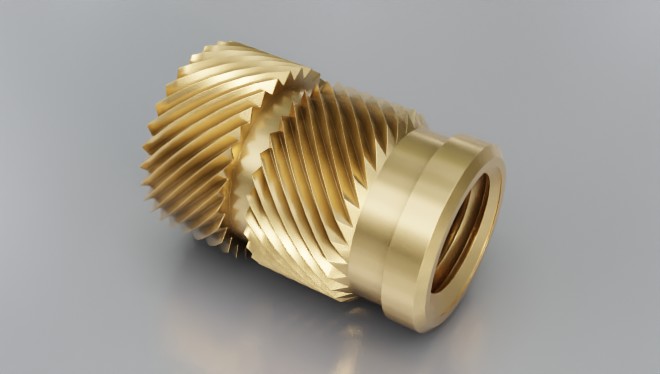

- Permits thin boss walls.
- Opposed helical knurl bans to provide high torque and pull out resistance.
How to order
Type + Thread + Alt. Length (if applicable) + Material Code

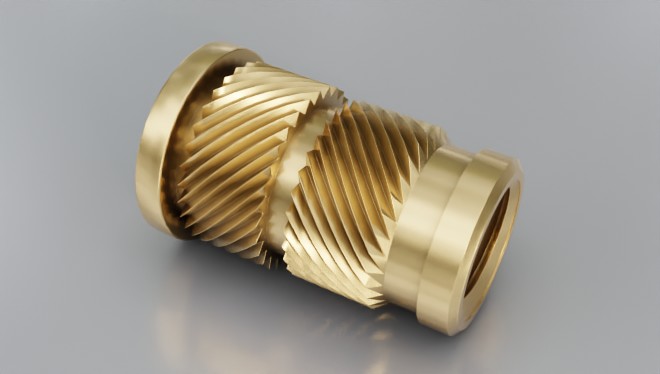

Example: Sonic-M4-B or Sonic-M6-9.5-B or SonicH-M5-B (headed)
|

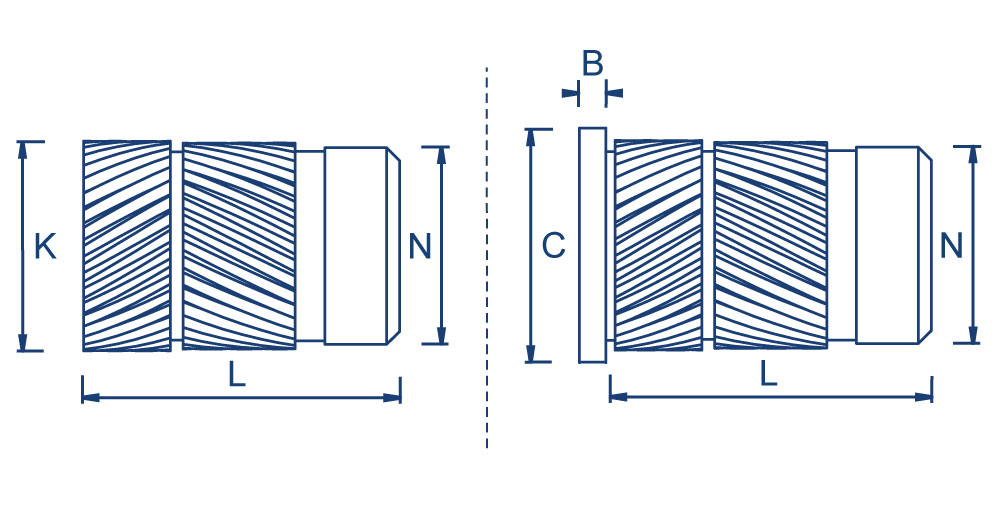

Thread |
L mm |
B mm |
C mm |
K mm |
N mm |
Rec. Hole Size - 0.00 / + 0.10 mm |
Min. Wall Thickness mm |
Please note! | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 4.0 | 0.53 | 4.8 | 3.6 | 3.1 | 3.2 | 1.3 | |||||||||||||||||||||||
| M2.5 | 5.7 | 0.61 | 5.5 | 4.6 | 3.9 | 4.0 | 1.6 | |||||||||||||||||||||||
| M3 | 5.7 | 0.61 | 5.5 | 4.6 | 3.9 | 4.0 | 1.6 | |||||||||||||||||||||||
| M3.5 | 7.1 | 0.76 | 6.4 | 5.4 | 4.7 | 4.8 | 1.8 | |||||||||||||||||||||||
| M4 | 8.1 | 0.91 | 7.1 | 6.3 | 5.5 | 5.6 | 2.1 |
Alt. L= 4.8 & 5.8 |
||||||||||||||||||||||
| M5 | 9.5 | 1.09 | 7.9 | 7.1 | 6.3 | 6.3 | 2.6 | Alt. L= 5.8 | ||||||||||||||||||||||
| M6 | 12.7 | 1.35 | 9.5 | 8.7 | 7.9 | 8.0 | 3.3 | Alt. L=9.5 | ||||||||||||||||||||||
| M8 | 12.7 | 1.35 | 11.1 | 10.2 | 9.5 | 9.6 | 4.5 | |||||||||||||||||||||||
| M10 | 12.7 | 1.60 | 14.0 | 12.6 | 11.8 | 11.9 | 6.0 | |||||||||||||||||||||||
