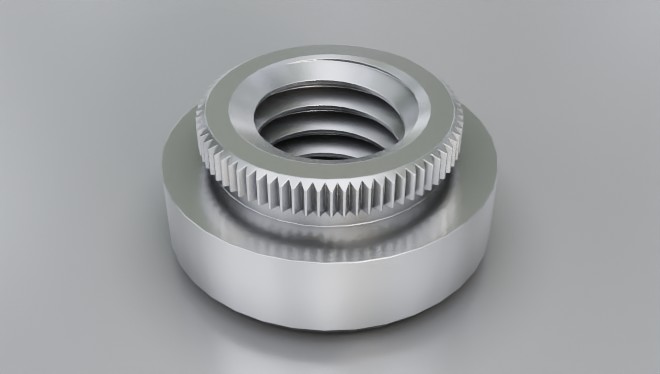

Material Code
Steel/zinc = SF-KF2
Stainless steel = SF-KFS2
How to order
Type + Thread + Sheet Code
Example: SF-KF2-M3-0 or SF-KFS2-M4-0

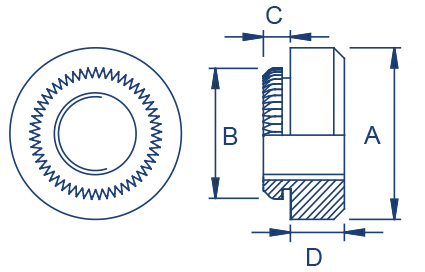

| Thread | A ±0.13 mm |
B ±0.08 mm |
C max. mm |
D ±0.13 mm |
Sheet Code |
Sheet Thickness min. mm |
Rec. Hole Size +0.08 mm |
Distance Centre Hole to Sheet Edge min. mm |
Please note! | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 5.56 | 4.19 | 1.53 | 1.5 | 0 | 1.53 | 3.73 | 4.2 | |||||||||||||||||||||||
| M2.5 | 5.56 | 4.68 | 1.53 | 1.5 | 0 | 1.53 | 4.22 | 4.4 | |||||||||||||||||||||||
| M3 | 5.56 | 4.68 | 1.53 | 1.5 | 0 | 1.53 | 4.22 | 4.4 | |||||||||||||||||||||||
| M3.5 | 7.00 | 5.88 | 1.53 | 1.6 | 0 | 1.53 | 5.50 | 5.5 | |||||||||||||||||||||||
| M4 | 8.74 | 6.86 | 1.53 | 2.0 | 0 | 1.53 | 6.40 | 6.4 | |||||||||||||||||||||||
| M5 | 9.53 | 7.37 | 1.53 | 3.0 | 0 | 1.53 | 6.90 | 7.1 | |||||||||||||||||||||||
